OBLQ系列氣體羅茨流量計

產品概述

       OBLQ系列氣體羅茨流量計是精確測量氣體流量的儀表，基于容積式測量原理，用于精確計量流經封閉管道的氣體流量。

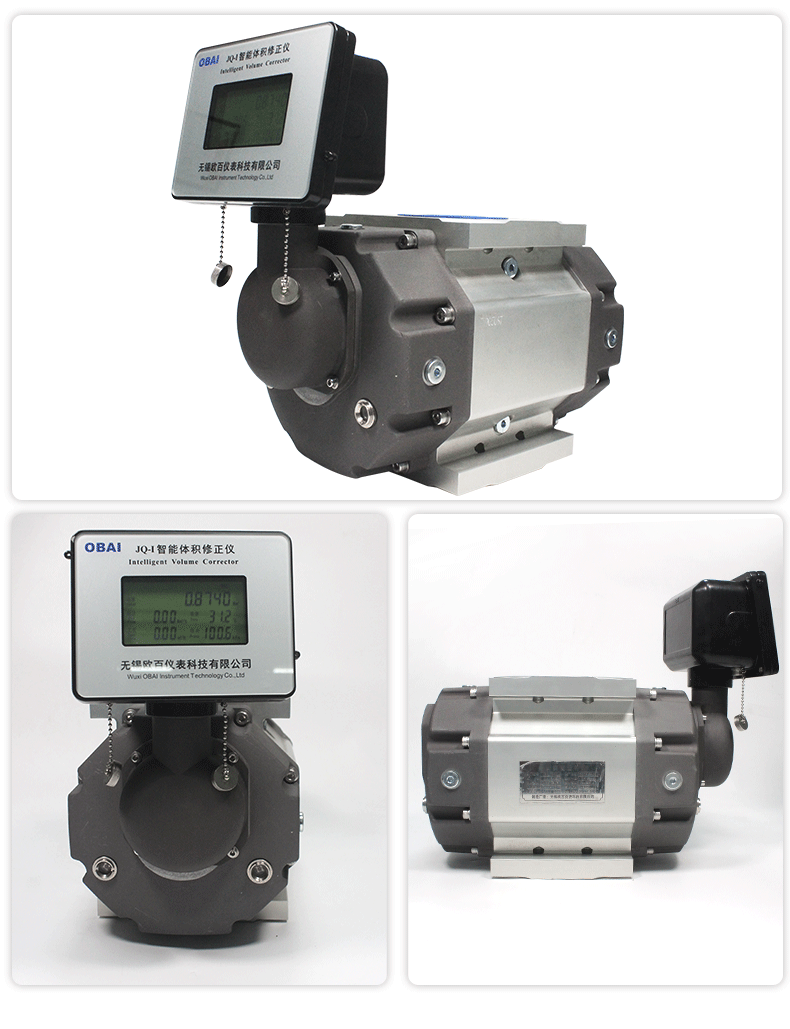

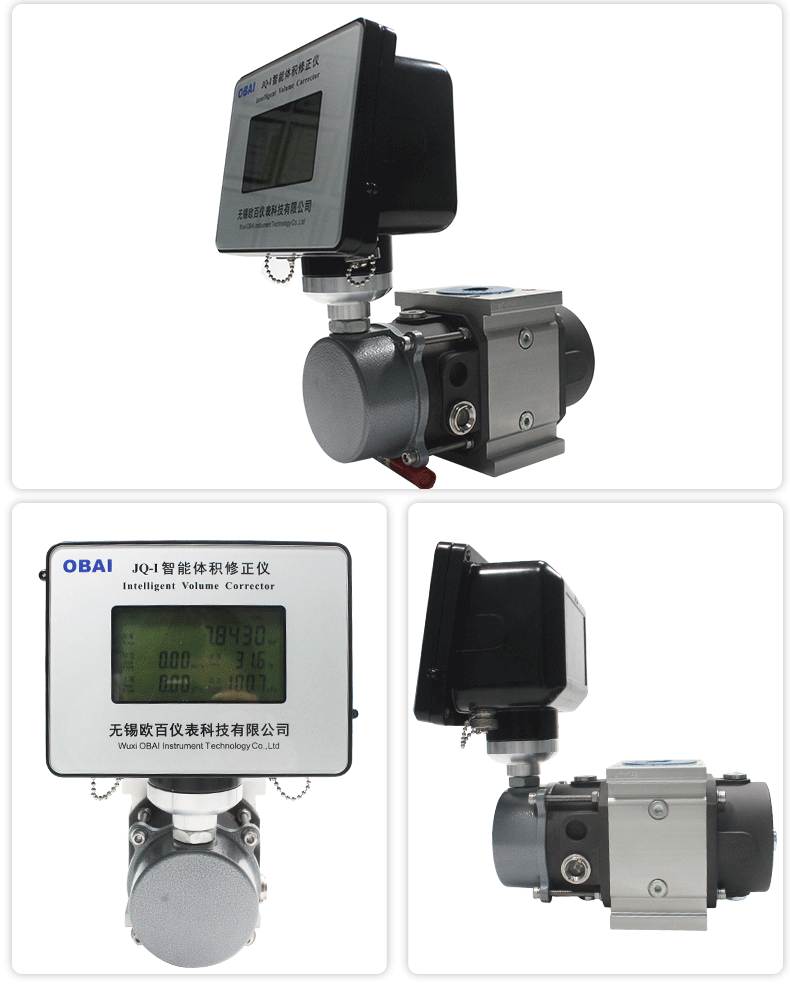

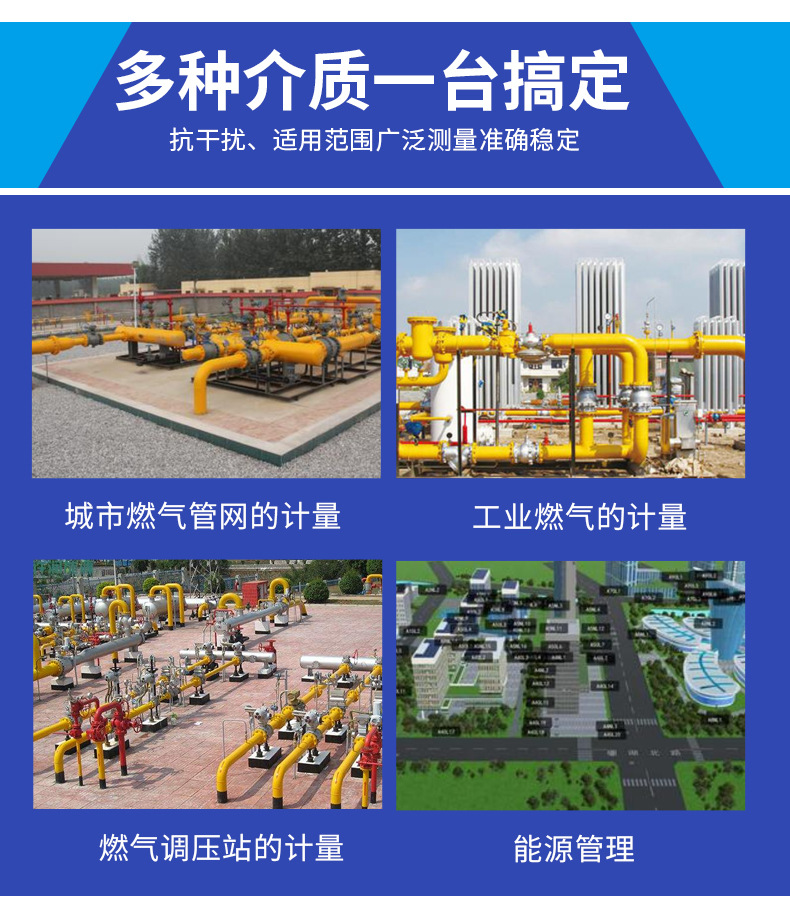

        流量計由羅茨流量傳感器和顯示儀兩部分組成，可適用于測量天然氣、城市煤氣、丙烷、氮?dú)狻⒐I(yè)惰性氣體等非腐蝕性氣體，主要應用于餐飲、賓館等行業的燃?xì)馍虡I(yè)結算，輸配管網燃?xì)庥?jì)量，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥?jì)量，也可用做標準流量計。

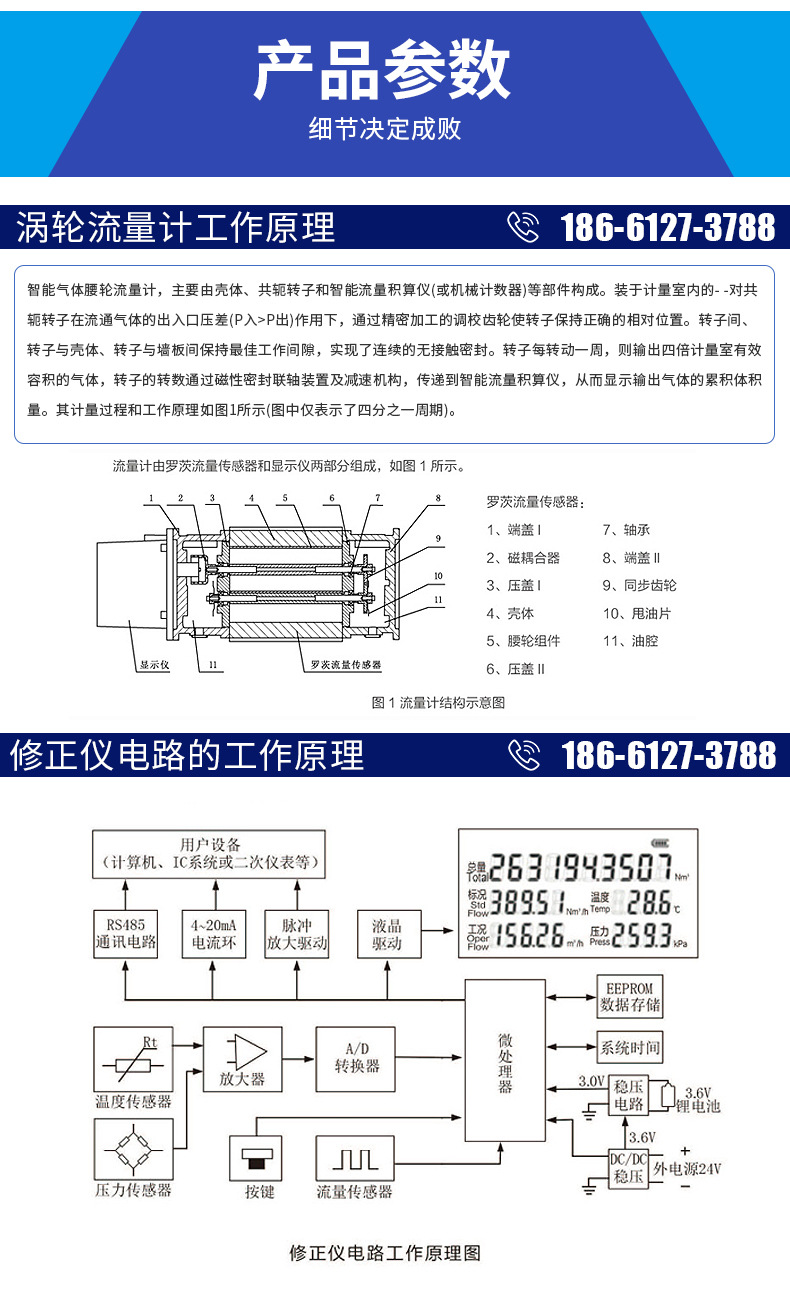

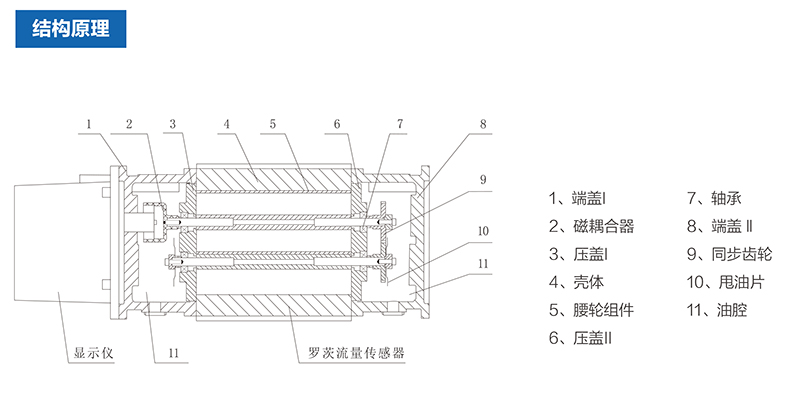

       智能氣體腰輪流量計,主要由殼體、共軛轉子和智能流量積算儀(或機械計數器)等部件構成。裝于計量室內的-對共軛轉子在流通氣體的出入口壓差(P入>P出)作用下,通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間轉子與殼體、轉子與墻板間保持最佳工作間隙,實現了連續的無接觸密封。轉子毎轉動一周,則褕岀四倍計量室有效容積的氣體,轉子的轉數通過磁性密封聯軸裝置及減速機構,傳遞到智能流量積算儀,從而顯示輸出氣體的累積體積量。其計量過程和工作原理如上圖所示(圖中僅表示了四分之一周期)。
