一、概述

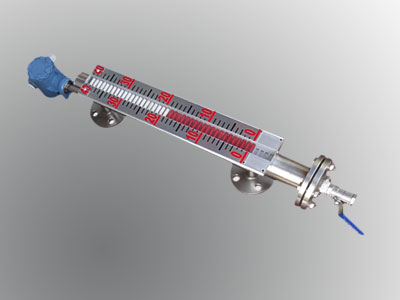

磁翻板液位計(也可稱為磁性浮子液位計)根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱翻轉180°,當液位上升時翻柱由白色轉變為紅色,當液位下降時翻柱由紅色轉變為白色,指示器的紅白交界處為容器內部液位的實際高度,從而實現液位清晰的指示。
磁翻板液位計位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示,該液位計結構簡單,觀察直觀、清晰,不堵塞、不滲漏,安裝方便,維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器,透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠,當玻璃因意外損壞時,鋼珠在容器內壓的作用下自動密封,防止容器內液體外溢,并保證操作人員安全。
對超過一定長度的,需增加中間加固法蘭或耳攀作固定支撐,以增加強度和克服自身重量;磁翻板液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;當配有遠傳配套儀表時需做到如下幾條:遠傳配套儀表零位應與液位計零位指示處在同一水平線上;遠傳配套儀表與顯示儀表或工控機之間的連線最好單獨穿保護管敷設或用屏蔽二芯電纜敷設;應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);遠傳配套儀表上感應面應面向和緊貼主導管;接線盒進線孔敷設后,要求密封良好,以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作,接線盒在檢修或調試完成后應及時蓋上。
二、優勢特點
1、適用范圍廣、安裝形式多樣,適合任何介質的液位、界面的測量。
2、被測介質與指示結構完全隔離,密封性能好,防泄露、適應高壓、 高溫、腐蝕條件下的液位測量,可靠性高。
3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整,功能齊全 雙色指示帶夜光、連續直觀、醒目、測量范圍大,觀察方向可任意改變。
4、耐振動性能好,能適應液位波動大的情況下工作 結構簡單,安裝方便,維護費用低。
5、帶精美的磁鋼校正器,現場隨意校調技術參數。
三、技術參數
測量范圍:0.6~20000mm
供電電源:24VDC
精度等級:±0.5%F·S
長期穩定:±0.2%F·S/年
輸出方式:4-20 Ma
負載能力:≤500Ω
工作壓力:1.0、1.6、2.5 、4.0MPa
使用溫度:-20~300℃
環境濕度:0~90%
過程連接:DN25(常規)
測量介質:液體 (腐蝕性介質需定制)
