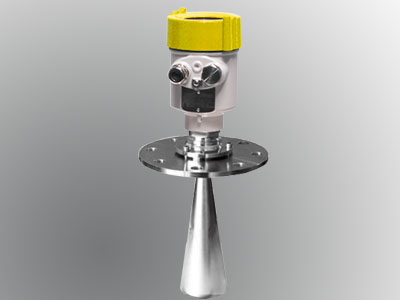

OBAI-26GRD高頻雷達物位計

jayffe 2020-05-11 溫壓物位 1527 0

   概述:

雷達物位計發射功率很低的極短的微波通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使存在虛假反射的時候,最新的微處理技術和軟件也可以準確地分析出物位回波。通過輸入容器尺寸,可以將上空距離值轉換成與物位成正比的信號。儀表可以空倉調試。在固體測量中的應用可以使用K-頻段的高頻傳感器。由于信號的聚焦效果非常好,料倉內的安裝物或倉壁的粘附物都不會影響測量。



雷達物位計可安裝于各種金屬、非金屬容器或管道內,對液體、漿料及顆粒料的物位進行非接觸式連續測量。適用于粉塵、溫度、壓力變化大,有惰性氣體及蒸汽存在的場合。雷達物位計對人體及環境均無傷害,還具有不受介質比重的影響,不受介電常數變化的影響,不需要現場校調等優點。



雷達物位計按工作方式可以分為非接觸式和接觸式兩種。

非接觸式微波物位計常用喇叭或桿式天線來發射與接收微波,儀表安裝在料倉頂部,不與被測介質接觸,微波在料倉上部空間傳播與返回。安裝簡單、維護量少,并且不受料倉內氣體成分、粉塵、溫度變化等的影響,深受用戶歡迎,可替代勞動強度大的人工投尺或帶重錘的卷尺、維修率高的接觸式儀表(重錘探測式yo-yo)、電容等。因此,非接觸式微波物位計是近年來發展最快的物位測量儀表。

接觸式微波物位計一般采用金屬波導體(桿或鋼纜)來傳導微波,儀表從倉頂安裝,導波桿直達倉底,發射的微波沿波導體外部向下傳播,在到達物料面時被反射,沿波導體返回發射器被接收。

優勢特點

◆天線尺寸小,便于安裝

◆非接觸雷達,無磨損,無污染

◆嚴重粉塵環境不影響電磁波工作

◆測量盲區更小,對于小罐測量效果更好

◆幾乎不受大氣中蒸汽、濕度、壓力的影響

◆波長短,對在傾斜的固體表面有更好的反射

◆波束角小,能量集中,增強回波能力抗干擾強

◆高頻率,是測量固體和低介電常數介質的最佳選擇

技術參數

測量范圍:0~70米

供電電源:24VDC

測量精度:±10mm

輸出方式:4~20Ma

頻率等級:26GHz

負載能力:≤500Ω

過程壓力:-0.1~4.0MPa

過程溫度:-40℃~200℃

環境濕度:0~85%

過程連接:螺紋/法蘭(選配)

測量介質:液體、固體粉料(腐蝕、高溫、高壓等介質需定制)
